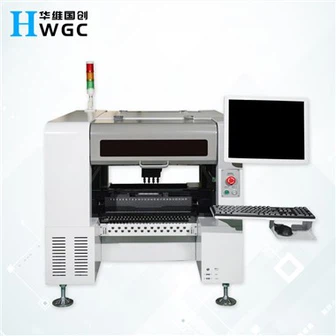

PICKANDPLACEMACHINE هوشمند و راحت برای BGA و قرار دادن تراشه

Surface Mount Technology (SMT) یک دستگاه خودکار برای نصب دقیق قطعات الکترونیکی (مانند مقاومت ها، خازن ها، مدارهای مجتمع و غیره) بر روی برد مدار چاپی (PCB) است. این یکی از تجهیزات اصلی ضروری در تولید الکترونیک مدرن است و به طور گسترده در لوازم الکترونیکی مصرفی، الکترونیک خودرو، کنترل صنعتی، تجهیزات پزشکی و سایر زمینه ها استفاده می شود.

ارسال درخواست

معرفی محصول

banner

ترکیب اصلی دستگاه قرار دادن

Rack: قاب ساختاری که از کل دستگاه پشتیبانی می کند.

سیستم انتقال: برای انتقال برد PCB، معمولاً شامل ورود، تعیین موقعیت و دستگاه خروجی برد استفاده می شود.

سیستم تغذیه: برای ذخیره و تامین قطعات از جمله فیدرها و سینی ها استفاده می شود.

سر نصب: برای کشیدن و قرار دادن قطعات، معمولا با نازل های متعدد برای قرار دادن اجزای با اندازه های مختلف استفاده می شود.

سیستم Vision: برای تعیین موقعیت دقیق قطعات و PCBS معمولاً شامل دوربین ها و نرم افزارهای پردازش تصویر استفاده می شود.

سیستم کنترل: برای کنترل عملکرد تجهیزات معمولاً با استفاده از کامپیوتر صنعتی یا PLC استفاده می شود.

فناوری کلیدی دستگاه SMT

کنترل دقیق: دقت نصب دستگاه قرار دادن معمولاً به سطح میکرون می رسد تا از تراز دقیق اجزا اطمینان حاصل شود.

سرعت و کارایی: ماشین{0}SMT با سرعت بالا می‌تواند ده‌ها هزار قطعه را در ساعت نصب کند تا نیازهای تولید انبوه را برآورده کند.

تراز بصری: دوربین‌های{0} با وضوح بالا و الگوریتم‌های پیشرفته پردازش تصویر برای موقعیت‌یابی دقیق اجزا و PCBS استفاده می‌شوند.

سیستم تغذیه: انواع فیدرها را پشتیبانی می کند، با مشخصات مختلف اجزا سازگار است.

کنترل نرم افزار: از طریق سیستم نرم افزاری پیشرفته برای دستیابی به عملکرد کارآمد تجهیزات و تشخیص عیب.


تعداد سران قرار دادن	4 (دقت-بالا)
تعداد سینی آی سی	48
تعداد فیدرها	50/44 (با توجه به فیدر 8 میلی متری)
دقت موقعیت یابی	0.01 میلی متر
دقت نصب مکرر	0.05 میلی متر
محدوده سرعت نصب مقاومت	اجزای ظرفیت 5000-8000Pcs/h
اجزای قابل اجرا	مقاومت، خازن، تراشه، مهره لامپ 0201-30 * 30 میلی متر و غیره
حداکثر مساحت PCB پشتیبانی شده	5050 میلی‌متر-(50F)350190mm /(44F)350*260mm
فیدرها	فیدر برقی، فیدر پنوماتیک، فیدر ارتعاشی، سینی آی سی و غیره
دستگاه های تشخیص	علامت گذاری دوربین x1، دوربین تشخیص سریع x4، دوربین{2}}دقیق بالا x1
حداکثر ارتفاع اجزای قابل اجرا	کمتر یا مساوی 7 میلی متر
حالت انتقال PCB	ورود سه مرحله‌ای، اتصال خودکار از چپ به راست، موقعیت‌یابی خودکار PCB
علامت گذاری موقعیت	دستی / اتوماتیک
روش برنامه نویسی	برنامه نویسی خودکار پس از وارد کردن دستی فایل های مختصات PCB
سیستم کنترل	سیستم کنترل HuaweiGuochuang
حداکثر طول گام محور XY	629mm*679mm
مسیرهای محور XY	راهنمای حرکت خطی + پیچ راننده
حالت حرکت محور XY	پیوند هوشمند شتاب و کاهش منحنی و خط، الگوریتم درونیابی خطی یکپارچه.
کنترل کامپیوتر	کامپیوتر کنترل صنعتی با پردازنده{0}اینتل با عملکرد بالا
روش تنظیم آهنگ ها	برقی
محدوده بافر نازل	4.5 میلی متر
حداکثر طول گام محور Z	20 میلی متر
محدوده زاویه برای کامپوننت ها	± 180 درجه
موتور	سری AC سروو موتور
راننده	درایور DSP با سرعت بالا-
الزامات تامین هوا	فیلتر آب روغن، بزرگتر یا مساوی 50 لیتر، فیلتر گرد و غبار و تثبیت کننده فشار هوا و غیره.
تامین خلاء نازل	ژنراتور خلاء که تابع انفجار خلاء با سرعت بالا-را یکپارچه می‌کند
محدوده فشار تامین هوا	0.5-0.7 مگاپاسکال
سیستم عامل	تحقیق و توسعه مستقل سیستم عامل هوشمند SMT مبتنی بر ویندوز
PCB نیاز دارد	لبه فرآیند 3-5 میلی متر در حالت خودکار
نمایشگر دید	صفحه نمایش کنترل صنعتی 17 اینچی
کابل	کابل انعطاف پذیر بادوام (10 میلیون بار)
منبع تغذیه	220 ولت 50/60 هرتز
توان متوسط	600W
ابعاد ماشین	دستگاه میز 1140900900mm دستگاه عمودی 90011401340mm
وزن	(دستگاه رومیزی) 210 کیلوگرم (ماشین عمودی) 280 کیلوگرم
