ماشین آلات الکترونیکی بزرگ

کارخانه سازنده SMT Pick and Place Making Machine SMD BGA HW-T6-64F HWGC auto&semi-autodos sounter

معرفی کنیدسیستم عامل کاملاً-هوشمند جدیدی که وضعیت تولید در چین را برآورده می‌کند و امکان تولید هوشمند دیجیتالی را برای سیستم عامل مناسب‌تری برای چین فراهم می‌کند. با برنامه‌نویسی هوشمند با یک کلیک، زمان عملیاتی و هزینه‌ها را به میزان قابل توجهی کاهش می‌دهد و در عین حال کارایی کلی تولید را بهبود می‌بخشد. در مقایسه با برنامه نویسی سنتی، تا 90 درصد در زمان صرفه جویی می شود و به شما امکان می دهد برنامه نویسی را تنها در پنج دقیقه تکمیل کنید. این سیستم از تولید 24{7}ساعته بدون وقفه پشتیبانی می‌کند و از عدم توقف آن اطمینان می‌دهد.



ایستگاه مونتاژ فیدر مجهز به ویژگی بهینه سازی خودکار است که ترتیب نصب نازل ها را بهینه می کند. همچنین به طور خودکار مختصات موقعیت مکش فیدر را برای اطمینان از تحویل کارآمد تنظیم می کند. ویژگی طرح‌بندی خودکار کوتاه‌ترین مسیر را برای نصب تعیین می‌کند و کتابخانه مؤلفه را برای جلوگیری از خطا بهینه می‌کند. علاوه بر این، این سیستم دارای ویژگی تشخیص برخورد و جلوگیری از برخورد سنسور است که ایمنی را هنگام کار با فلایویل ها تضمین می کند.



این سیستم ترکیبی منحصر به فرد از ویژگی ها را ارائه می دهد که نیازهای تولید چین را برآورده می کند. برای افزایش بهره وری، کاهش تعداد خطاها و به حداقل رساندن هزینه های عملیاتی طراحی شده است. سیستم عامل هوشمند یک راه حل ایده آل برای کسب و کارها است تا بازده تولید خود را افزایش دهند و سود نهایی خود را بهبود بخشند.

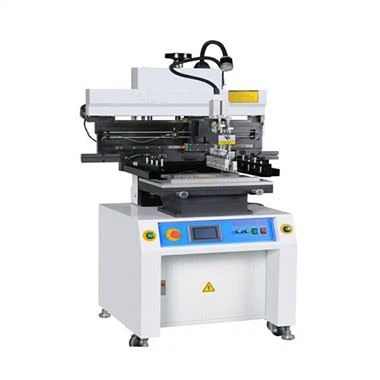

چاپگر لحیم کاری اتوماتیک

عملکرد اصلی

چاپ خمیر لحیم کاری: خمیر لحیم کاری به دقت روی پد PCB چاپ می شود تا برای نصب و جوشکاری بعدی اجزا آماده شود.

ویژگی کلیدی

دقت بالا: دقت چاپ میکرون برای اطمینان از توزیع یکنواخت خمیر لحیم کاری.

اتوماسیون: عملکرد کاملاً خودکار، کاهش مداخله دستی.

هم ترازی بصری: مجهز به سیستم بینایی برای دستیابی به تراز با دقت بالا-.

همه کاره: از چندین اندازه PCB و انواع خمیر لحیم پشتیبانی می کند.

تولید کارآمد: چاپ{0} با سرعت بالا، بهبود کارایی تولید.

فیلد برنامه

لوازم الکترونیکی مصرفی: تلفن همراه، تبلت، کامپیوتر و غیره.

الکترونیک خودرو: ECU، سنسورها و غیره

الکترونیک صنعتی: PLC، ماژول قدرت و غیره



محصول avبا ویژگی‌های{0}}پیکربندی‌های غنی و سفارشی‌شده قابل دسترسی است. نمایندگان فروش ما خوشحال خواهند شد که اطلاعات بیشتری در مورد محصول ارائه دهند و به سوالات شما پاسخ دهند. بنابراین، امروز سفر خود را به سمت تولید هوشمندتر، شهودی‌تر و سازنده‌تر با سیستم‌عامل هوشمند جدید -Feeder Assembly Station آغاز کنید.

لودر PCB خودکار

دستگاه قرار دادن SMT می تواند به طور مستقیم برد PCB تمام شده چاپ را روی مسیر قرار دهد تا بارگیری، هدف گیری و قرار دادن و نصب خودکار برد را انجام دهد. از چند فیدر پشتیبانی می کند: حداکثر 50 فیدر. اندازه سینی آی سی استاندارد، فیدر لوله، فیدر چوب می تواند قابل تنظیم باشد.

شناسایی همزمان توسط چهار مجموعه دوربین

دستگاه قرارگیری SMT مجهز به 6 دوربین است: یک MARK، یک دوربین با دقت بالا و 4 دوربین{2}}سرعت بالا. این می تواند شناسایی همزمان 4 سر را برای اطمینان از سرعت و دقت نصب انجام دهد. پیکربندی استاندارد 16 نازل مکش با دقت بالا JUKI است.

سیستم سروو

دستگاه قرار دادن SMT مجهز به سیستم سروو وارداتی از پاناسونیک ژاپن با دقت و پایداری بالا برای اطمینان از نصب پایدار 24 ساعته است.

زنجیر

این زنجیر کشش مقاوم در برابر فشار بالا و مقاوم در برابر سایش{0}}که همان نوع ماشین‌های وارداتی است. زنجیر کشش می تواند هزاران بار فشار اثبات را تحمل کند.

آهنگ

این مسیر با دقت بالا از TBI تایوان را اتخاذ می کند که نویز کم و دقت بالایی دارد تا از دقت تراشه های BGA اطمینان حاصل شود.

نوار نقاله

این دستگاه قرار دادن SMT می تواند به طور خودکار به نوار نقاله متصل شود که می تواند برد PCB را بدون دستیار دستی به دستگاه لحیم کاری مجدد SMT منتقل کند و در نتیجه در هزینه کار صرفه جویی شود.



مشخصات

تعداد فیدر	72 یا 80
ریل راهنمای درایو XYZ	ریل راهنمای خط مستقیم-TBI
تعداد دوربین ها	10
تعداد سرها	8
توان متوسط	700W
برد اتوماتیک	مسیر سه مرحله‌ای-
راهنما	راهنمای پیچ
حداکثر سرعت نصب	15000 عدد در ساعت
میانگین سرعت نصب مقاومت واقعی نصب	12000 عدد در ساعت
حداکثر محدوده سفر در محور Z	20 میلی متر
حداکثر مساحت برد مدار	500×450 میلی متر
دقت موقعیت یابی	0.01 میلی متر
محدوده بافر نازل مکش	4.5 میلی متر
وزن	750 کیلوگرم
بعد	1420*1370*1350 میلی متر
منبع تغذیه	110 ولت / 220 ولت، 50/60 هرتز
هوای فشرده	0.5-0.6Mpa
موتور محرک	سروو موتور پاناسونیک
سیستم درایو حرکت	درایو DSP با سرعت بالا-پاناسونیک
حالت تشخیص	تشخیص همزمان هشت سر
منبع خلاء نازل مکش	مولد خلاء خاموش-سرعت بالا- با خلاء شکن
سیستم عامل	سیستم عامل کامل-سیستم عامل نصب کننده تراشه.
	به طور مستقل توسط ما بر اساس سیستم عامل ویندوز توسعه یافته است
	پشتیبانی از ویندوز xp، win7
زاویه عنصر	چرخش همزمان 0-360 درجه در حین حرکت
حالت عملیات X/Y	منحنی هوشمند پیوند شتاب و کاهش شتاب خطی
علامت گذاری موقعیت نقطه	تمام{0}}خودکار (نقطه MARK را می توان به دلخواه تنظیم کرد)
دزدگیر هوشمند	تصحیح خودکار، پر کردن خودکار، هشدار کمبود تغذیه
حالت ورود صفحه	اتصال خودکار از چپ به راست در بخش های تکی
	موقعیت یابی خودکار انتقال PCB / موقعیت یابی پیستون، تغذیه صفحه دستی
نمایش بصری	صفحه نمایش کنترل صنعتی 17 اینچی، 4:3، وضوح: 1280x1024
تعداد دوربین های تشخیص	یک دوربین تشخیص علامت، چهار دوربین{0}}تشخیص سریع
	یک دوربین تشخیص دقیق-.
دامنه نصب تطبیقی	سازگار با 0201 0402، 0603، 0805، 1206، دیود، صدا، SOT، QFP
	در 40*40 میلی متر و فاصله پین ​​بزرگتر یا مساوی 0.3 میلی متر (فاصله مرکز 0.5 میلی متر) و BGA



سوالات متداول

س: آیا خدمات آزمون و ممیزی را دارید؟

A: بله، ما می توانیم به دریافت گزارش تست تعیین شده برای محصول و گزارش ممیزی کارخانه تعیین شده کمک کنیم.



س: خدمات حمل و نقل شما چیست؟

A: ما می توانیم خدماتی را برای رزرو کشتی، تجمیع کالا، اظهارنامه گمرکی، تهیه اسناد حمل و نقل و تحویل فله در بندر حمل و نقل ارائه دهیم.



س: آیا می توانید خدمات حمل و نقل FBA را ارائه دهید؟

A: بله، ما تجربه خوبی در ارائه خدمات حرفه ای FBA داریم.



س: شرایط تحویل شما چیست؟

A: مدت تحویل معمولی ما FOB Xiamen است. ما همچنین EXW، CFR، CIF، DDP، DDU و غیره را می‌پذیریم. هزینه‌های حمل و نقل را به شما پیشنهاد می‌کنیم و شما می‌توانید راحت‌ترین و مؤثرترین مورد را برای شما انتخاب کنید.
